简介

蓝牙常见名称和缩写

  • BLE:(Bluetooth low energy)蓝牙4.0设备因为低耗电,也叫BLE- peripheral,central:外设和中心设备,发起链接的是central(一般是指手机),被链接的设备是peripheral(运动手环)

  • service and characteristic:(服务和特征)每个设备会提供服务和特征,类似于服务端的API,但是结构不同.每个设备会有很多服务,每个服务中包含很多字段,这些字段的权限一般分为读(read),写(write),通知(notify)几种,就是我们连接设备后具体需要操作的内容

  • Description:每个characteristic可以对应一个或者多个Description用于描述characteristic的信息或属性(eg.范围,计量单位)

蓝牙基础知识

  • CoreBluetooth框架的核心其实是俩东西:peripheral和central,对应他们分别有一组相关的API和类
  • 这两组api分别对应不同的业务常见:左侧叫中心模式,就是以你的app作为中心,连接其他的外设的场景;而右侧称为外设模式,使用手机作为外设连接其他中心设备操作的场景

  • 服务和特征(service and characteristic)

    • 每个设备都会有1个or多个服务

    • 每个服务里都会有1个or多个特征

    • 特征就是具体键值对,提供数据的地方

    • 每个特征属性分为:读,写,通知等等


objctypedef NS_OPTIONS(NSUInteger,

 CBCharacteristicProperties) {

 CBCharacteristicPropertyBroadcast = 0x01,

 CBCharacteristicPropertyRead = 0x02,

 CBCharacteristicPropertyWriteWithoutResponse = 0x04,

 CBCharacteristicPropertyWrite = 0x08,

 CBCharacteristicPropertyNotify = 0x10,

 CBCharacteristicPropertyIndicate = 0x20,

 CBCharacteristicPropertyAuthenticatedSignedWrites = 0x40,

 CBCharacteristicPropertyExtendedProperties = 0x80,

 CBCharacteristicPropertyNotifyEncryptionRequired NS_ENUM_AVAILABLE(NA, 6_0) = 0x100,

 CBCharacteristicPropertyIndicateEncryptionRequired NS_ENUM_AVAILABLE(NA, 6_0) = 0x200

};

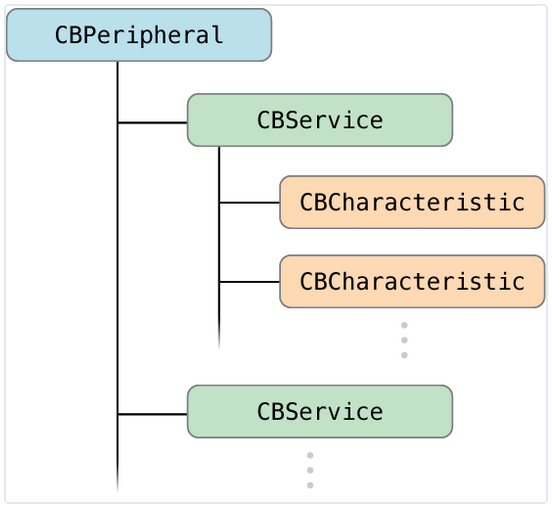

  • 外设,服务,特征的关系!

BLE中心模式流程

  • 1.建立中心角色

  • 2.扫描外设(Discover Peripheral)

  • 3.连接外设(Connect Peripheral)

  • 4.扫描外设中的服务和特征(Discover Services And Characteristics)

    • 4.1 获取外设的services

    • 4.2 获取外设的Characteristics,获取characteristics的值,,获取Characteristics的Descriptor和Descriptor的值

  • 5.利用特征与外设做数据交互(Explore And Interact)

  • 6.订阅Characteristic的通知

  • 7.断开连接(Disconnect)

BLE外设模式流程

  • 1.启动一个Peripheral管理对象
  • 2.本地peripheral设置服务,特征,描述,权限等等
  • 3.peripheral发送广告
  • 4.设置处理订阅,取消订阅,读characteristic,写characteristic的代理方法

蓝牙设备的状态

  • 1.待机状态(standby):设备没有传输和发送数据,并且没有连接到任何外设

  • 2.广播状态(Advertiser):周期性广播状态

  • 3.扫描状态(Scanner):主动搜索正在广播的设备

  • 4.发起链接状态(Initiator):主动向扫描设备发起连接

  • 5.主设备(Master):作为主设备连接到其它设备.

  • 6.从设备(Slave):作为从设备链接到其它设备

蓝牙设备的五种工作状态

  • 准备(Standby)

  • 广播(Advertising)

  • 监听扫描(Scanning)

  • 发起连接(Initiating)

  • 已连接(Connected)

蓝牙和版本使用限制

  • 蓝牙2.0:越狱设备- BLE:iOS6以上- MFI认证设备:无限制

BLE测试

  • 两台BLE设备

  • 如何让iOS模拟器也能测试BLE?

    • 买一个CSR蓝牙4.0 USB适配器,插在Mac上

    • 在终端输入sudo nvram bluetoothHostControllerSwitchBehavior="never"

    • 重启Mac

    • 用Xcode4.6调试代码,将程序跑在iOS6.1模拟器上

    • 苹果把iOS7.0模拟器对BLE的支持移除了
